LMF-Ⅰ型脉动反吹扁袋除尘器、LMF-Ⅱ型脉动反吹扁反吹风旋臂由置于顶盖上的减速器驱动，反吹风机落地安装，通过中心管与旋臂连接对于三、四圈布置的滤袋，旋臂设分圈反吹装置。

LMF-Ⅱ型扁脉冲布袋除尘器主要特点:回转反吹扁布袋式除尘器与国内常用的脉冲布袋除尘器相比具有，壳体按旋风除尘器蜗壳型进口设计，能起局部旋风作用，减轻滤袋负荷。圆筒拱顶的体形，受力均匀、抗爆性能好等特点。

LMF-Ⅱ型脉冲布袋除尘器构造及工作原理，它由以下四部分组成;

1、上箱体：包括除尘器盖，旋转揭盖装置、清洁室、换袋入孔、观察孔、出气口。

2、中箱体：包括花板、滤袋、滤袋框架、滤袋导口、过滤室筒体、进气口、入孔门。

3、下箱体：包括定位支承架、灰斗、星形卸灰阀、支座。

4、反吹风清灰机构：包括旋臂、喷口、分圈反吹机构、循环风管、反吹风管、反吹风机、旋臂减速机构。

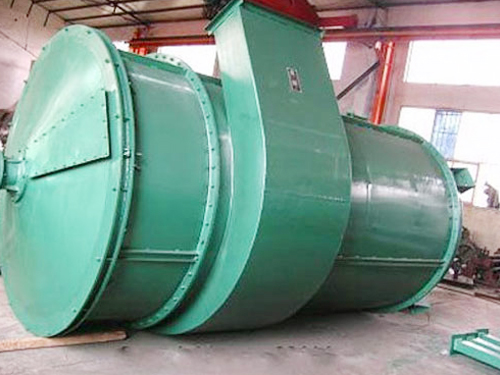

LMF-Ⅱ型脉动反吹扁袋除尘器
